Plugin QGIS hỗ trợ tính toán thủy lực mạng lưới

Chọn đường kính ống cho mạng lưới cấp nước là bài toán lặp đi lặp lại: cân bằng giữa vận tốc, tổn thất áp lực, áp lực nút và chi phí vật tư. Trên bảng tính Excel thủ công, mỗi lần thay đổi phương án là một lần dò lại toàn bộ. Plugin mã nguồn mở HydroSizer đưa toàn bộ quy trình này vào QGIS, kế thừa trực tiếp kết quả mô phỏng từ QGISRed hoặc EPANET, và quan trọng nhất là để lại dấu vết kiểm toán cho từng bước tính. Bài viết phân tích năng lực thực chiến của công cụ này dưới góc nhìn kỹ sư dự án và tư vấn thiết kế.

Mục Lục

  1. Căn cứ pháp lý và cơ sở kỹ thuật
  2. Giới thiệu tổng quan về giải pháp HydroSizer
  3. Hình ảnh minh họa hệ thống
  4. Năng lực tự động hóa và ứng dụng thực chiến
  5. Phân tích SWOT của plugin HydroSizer
  6. So sánh trực diện với các giải pháp thương mại
  7. Đề xuất giải pháp nâng cao hiệu quả ứng dụng
  8. Danh mục tài liệu tham khảo

1. Căn cứ và cơ sở kỹ thuật

Việc lựa chọn giải pháp công cụ tính toán thủy lực cần đặt trên nền tảng pháp lý và tiêu chuẩn ngành hiện hành:

  • Căn cứ Luật Tài nguyên nước số 28/2023/QH15 do Quốc hội ban hành, đề cao yêu cầu sử dụng nước tiết kiệm, hiệu quả và quản lý mạng lưới trên nền tảng dữ liệu số.
  • Căn cứ Tiêu chuẩn Quốc gia TCVN 33:2006 về Cấp nước, Mạng lưới đường ống và công trình, Tiêu chuẩn thiết kế, quy định các giới hạn vận tốc kinh tế và điều kiện thủy lực của tuyến ống.
  • Căn cứ Quy chuẩn Kỹ thuật Quốc gia QCVN 01-1:2018/BYT về chất lượng nước sạch sử dụng cho mục đích sinh hoạt, làm cơ sở ràng buộc điều kiện áp lực và lưu thông trong mạng lưới.
  • Căn cứ Hồ sơ kỹ thuật Plugin HydroSizer (ID: 5688) công bố trên kho QGIS Python Plugins Repository, phiên bản 1.0.0.
  • Căn cứ Mô hình thủy lực EPANET và tiện ích QGISRed hỗ trợ xây dựng bản sao số (Digital Twins) cho mạng lưới cấp nước.

2. Tổng quan về HydroSizer

Ngành nước Việt Nam đang bước vào giai đoạn chuyển đổi số, nơi hệ thống thông tin địa lý (GIS) và mô hình thủy lực không còn là hai công cụ tách rời. Dữ liệu không gian của tuyến ống, nút, van, đài nước được số hóa trong GIS; kết quả mô phỏng lưu lượng và áp lực đến từ bộ giải thủy lực. Bài toán còn thiếu là một lớp trung gian biết đọc kết quả mô phỏng và ra quyết định chọn đường kính ống ngay trên chính lớp dữ liệu GIS đó. HydroSizer lấp vào khoảng trống này.

HydroSizer là công cụ tính toán kích thước đường ống thủy lực có khả năng kiểm toán (Auditable Hydraulic Pipe Sizing). Điểm khác biệt nằm ở chữ "kiểm toán": công cụ không chỉ đưa ra một đường kính đề xuất, mà lưu lại toàn bộ logic dẫn tới con số đó. Plugin không tự chạy mô phỏng mạng lưới, thay vào đó kế thừa trực tiếp kết quả đã được tạo ra từ QGISRed hoặc bộ giải EPANET, rồi thực hiện phần việc chọn và kiểm tra đường kính.

So với cách làm truyền thống bằng bảng tính Excel, nơi kỹ sư phải nhập tay lưu lượng từng đoạn, tra bảng đường kính, tính tổn thất rồi dò lại nếu vượt giới hạn, HydroSizer giải phóng phần lớn công lao động cơ học. Toàn bộ mạng lưới được quét tự động, và kết quả gắn thẳng vào thuộc tính của lớp GIS thay vì nằm rời rạc trong một file tính riêng dễ lạc mất phiên bản.

3. Minh họa hệ thống

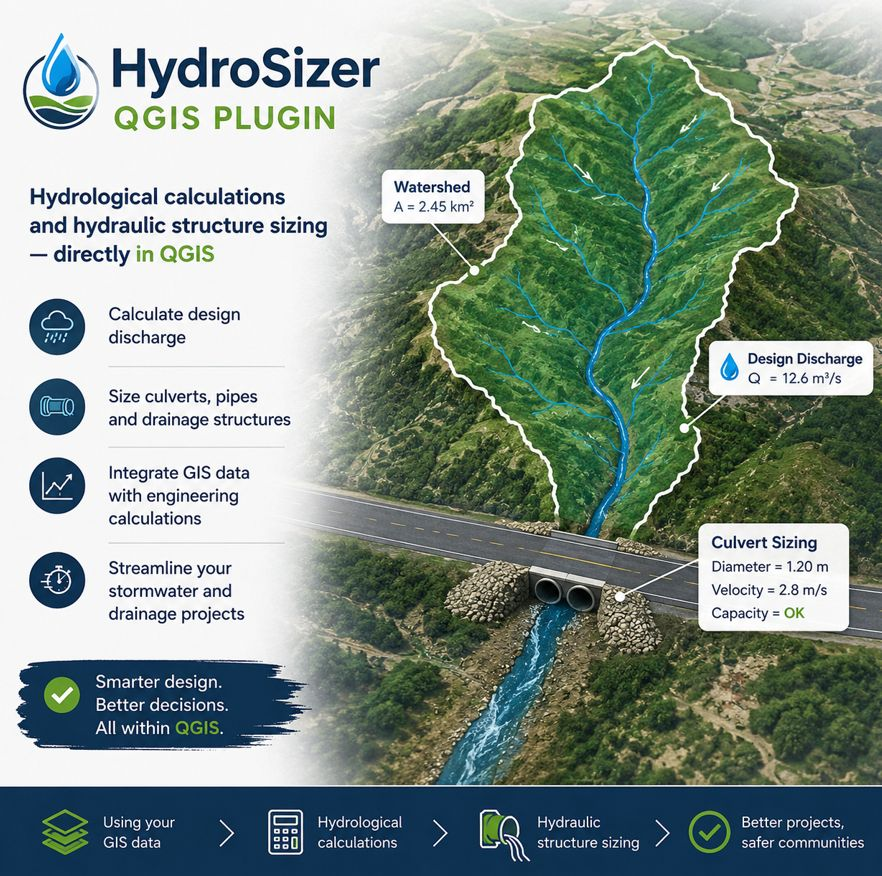

HydroSizer QGIS Plugin

4. Tự động hóa và ứng dụng thực chiến

Giá trị thực chiến của HydroSizer nằm ở năm nhóm tính năng dưới đây, tất cả đều hướng tới việc rút ngắn thời gian ra quyết định mà vẫn giữ được tính giải trình.

Đa dạng phương trình tổn thất. Công cụ hỗ trợ đồng thời cả hai họ phương trình phổ biến nhất trong ngành: Hazen-Williams và Darcy-Weisbach. Kỹ sư có thể chọn theo thói quen thiết kế, theo yêu cầu của chủ đầu tư, hoặc theo đặc thù vật liệu ống, mà không phải chuyển đổi công cụ.

Quản lý danh mục vật liệu tái sử dụng (Reusable Product Catalog). Thay vì gõ lại thông số cho từng dự án, người dùng thiết lập một thư viện đường kính, vật liệu (HDPE, PVC, DI và các loại khác) cùng độ nhám tương ứng. Thư viện này dùng lại được cho nhiều dự án, giúp chuẩn hóa dữ liệu đầu vào trong toàn đơn vị tư vấn.

Tối ưu hóa đa tiêu chí. HydroSizer quét tự động toàn mạng lưới để chọn đường kính nhỏ nhất, tức kinh tế nhất, nhưng vẫn phải thỏa mãn cùng lúc các ràng buộc: áp lực nút tối thiểu, tổn thất áp lực (headloss) cho phép và dải vận tốc dòng chảy từ giá trị nhỏ nhất tới lớn nhất. Đây chính là phần việc tốn nhiều vòng lặp nhất khi làm thủ công.

Batch Review và cập nhật thuộc tính an toàn. Trước khi ghi dữ liệu, công cụ cho phép duyệt hàng loạt kết quả đề xuất trên toàn mạng, để kỹ sư kiểm tra và can thiệp. Chỉ khi chấp thuận, tính năng cập nhật thuộc tính đã kiểm toán (Audited Attribute Updates) mới đồng bộ trực tiếp vào lớp GIS của QGIS. Cơ chế duyệt trước ghi sau này tránh được rủi ro ghi đè dữ liệu sai.

Engineering Calculation Memory. Đây là điểm mạnh riêng có. Công cụ tự động xuất báo cáo logic tính toán ra file HTML trực quan kèm file CSV chi tiết. Khi hội đồng thẩm tra dự án đặt câu hỏi vì sao một đoạn ống được chọn đường kính này, kỹ sư mở đúng bản ghi tính toán tương ứng thay vì phải dựng lại từ đầu. Với quy trình phê duyệt thầu tại Việt Nam, khả năng giải trình từng bước là một lợi thế đáng kể.

5. Phân tích SWOT của Plugin HydroSizer

NhómNội dung
Strengths (Điểm mạnh)Miễn phí hoàn toàn, mã nguồn mở. Không phụ thuộc thư viện Python bên ngoài nên cài đặt gọn và ổn định. Cơ chế bảo vệ dữ liệu gốc thông minh: các file QGISRed Options và Materials DBFs được giữ ở chế độ chỉ đọc (read-only). Xuất báo cáo kiểm toán minh bạch dạng HTML và CSV.
Weaknesses (Điểm yếu)Không tự chạy mô phỏng động, bắt buộc phải có kết quả mô phỏng từ QGISRed hoặc EPANET trước. Chưa xử lý bài toán búa nước và dòng chảy không ổn định phức tạp. Phù hợp với khâu chọn và kiểm tra đường kính hơn là phân tích quá độ.
Opportunities (Cơ hội)Xu hướng ứng dụng GIS mã nguồn mở ngày càng mạnh trong cơ quan nhà nước và doanh nghiệp ngành nước. Dễ kết hợp để xây dựng bản sao số (Digital Twins) cho mạng lưới, phù hợp định hướng chuyển đổi số.
Threats (Thách thức)Sức ép cạnh tranh từ hệ sinh thái phần mềm thương mại đóng đã có chỗ đứng lâu năm. Phụ thuộc vào tốc độ cập nhật API của lõi QGIS, đặc biệt trong lộ trình chuyển lên QGIS 4.0.

6. So sánh với các giải pháp thương mại

Đặt HydroSizer lên bàn cân cùng các nền tảng thương mại như Bentley WaterGEMS, WaterCAD và Innovyze InfoWater cho thấy hai điểm khác biệt cốt lõi.

Thứ nhất là chi phí bản quyền. HydroSizer ở mức 0 USD, trong khi các gói thương mại thường tính bằng hàng nghìn USD mỗi năm cho mỗi license. Với đơn vị tư vấn vừa và nhỏ, hoặc với các dự án ngân sách hạn chế, khác biệt này quyết định khả năng tiếp cận công cụ.

Thứ hai, và quan trọng hơn về mặt kỹ thuật, là tính minh bạch (Auditability). Các nền tảng thương mại thường dùng thuật toán tối ưu hóa dạng di truyền để tự động tìm phương án đường kính. Cách này mạnh, nhưng vận hành như một "hộp đen": kết quả tốt nhưng khó giải trình từng bước cho hội đồng thẩm tra. HydroSizer đi hướng ngược lại, minh bạch hóa từng bước tính toán và lưu lại trong bản ghi. Trong bối cảnh quy trình phê duyệt và thẩm tra thầu tại Việt Nam đòi hỏi giải trình rõ ràng, đặc tính này phù hợp với thực tế công việc hơn.

Cần nói thẳng: HydroSizer không thay thế toàn bộ năng lực của các nền tảng thương mại, vốn tích hợp mô phỏng động, phân tích quá độ và nhiều mô-đun chuyên sâu khác. Vị trí đúng của nó là công cụ chọn và kiểm tra đường kính có kiểm toán, đứng sau một bộ giải mô phỏng mã nguồn mở.

7. Đề xuất giải pháp nâng cao hiệu quả ứng dụng

Để khai thác tối đa HydroSizer trong điều kiện Việt Nam, có ba hướng nên chuẩn hóa.

Chuẩn hóa quy trình phối hợp ba bước. Thiết lập một luồng công việc cố định: số hóa không gian mạng lưới trên GIS, rồi mô phỏng thủy lực bằng QGISRed hoặc EPANET, rồi tối ưu hóa chọn đường kính bằng HydroSizer. Ba bước tuyến tính giúp mọi thành viên trong nhóm hiểu rõ dữ liệu đi qua đâu và trách nhiệm ở mỗi khâu.

Xây dựng sẵn bộ mẫu thư viện Catalog vật liệu. Chuẩn bị trước danh mục ống chuẩn theo TCVN cho thị trường Việt Nam, bao gồm các nhà sản xuất phổ biến như Tiền Phong, Bình Minh.. với đường kính danh nghĩa và độ nhám tương ứng. Bộ mẫu này áp dụng lại cho mọi dự án, giảm sai sót nhập liệu và rút ngắn thời gian khởi động.

Tự động hóa bằng Graphical Modeler của QGIS. Kết hợp các bước lặp lại vào công cụ Graphical Modeler để tiến tới quy trình gần như một thao tác. Khi phương án đầu vào thay đổi, kỹ sư chạy lại mô hình thay vì thao tác thủ công từng bước, vừa nhanh vừa giảm rủi ro bỏ sót.

8. Tài liệu tham khảo

  1. Evanderson H. Aguiar (2026). HydroSizer Plugin Documentation v1.0.0. QGIS Python Plugins Repository. Truy cập tại: https://plugins.qgis.org/plugins/HydroSizer/
  2. Quốc hội nước Cộng hòa Xã hội Chủ nghĩa Việt Nam (2023). Luật Tài nguyên nước số 28/2023/QH15.
  3. Bộ Xây dựng Việt Nam (2006). Tiêu chuẩn Quốc gia TCVN 33:2006: Cấp nước, Mạng lưới đường ống và công trình, Tiêu chuẩn thiết kế. Nhà xuất bản Xây dựng, Hà Nội.
  4. Bộ Y tế Việt Nam (2018). Quy chuẩn Kỹ thuật Quốc gia QCVN 01-1:2018/BYT về chất lượng nước sạch sử dụng cho mục đích sinh hoạt.
  5. REDHISP Research Group, Universitat Politècnica de València. QGISRed freeware integration framework.
  6. Rossman, L. A. (2000). EPANET 2: Users Manual. U.S. Environmental Protection Agency, Cincinnati, OH.
